Leitungsquerschnitte

Stand: 08.02.2026 17:17

Welche Leitungsquerschnitte muss ich für meine Modellbahn verwenden?

Diese Frage liest man in ähnlicher Form sehr oft in den Modellbahnforen.
Weil sich mir diese Frage auch stellt, bin ich der Sache mal auf den Grund gegangen.

Erste Frage: Von welchen Kriterien hängt die Wahl des Leitungsmaterials ab?

1. Der maximale vorhersehbare Stromfluss in Ampere.

2. Die Länge der Leitung.

3. Mögliche mechanische Belastung der Leitung.

Zu 1: Wie ermittle ich den maximalen vorhersehbaren Stromfluss?

Jeder Verbraucher fordert eine spezifische Leistung in VA oder Watt.

Ich zitiere wieder die Angaben von Märklin aus älteren Druckschriften:

kleine Lok

große Lok

größere Lok

Rauchgenerator

Drehscheibe

Kran

Magnetantrieb

Waggonlicht

einzelne Glühlampe

6 - 8

1,5 - 2

1 – 1,5

Watt

z.B. BR89

z.B. V200

z.B. BR01

Weichen, Signale, Entkuppler

je Glühlampe

Der Leistungswert in VA oder Watt ist das Produkt aus der Spannung in V und der Stromstärke in A.

Vereinfacht ausgedrückt und für uns relevanter Unterschied von VA und Watt:

- VA gilt für Geräte mit Magnetspulen (Trafos, Magnetartikel)

- Watt gilt für reine ohmsche Verbraucher (Glühbirnen)

Wenn wir die Leistung durch die aktuelle Spannung in V teilen, bekommen wir die zugehörige Stromstärke in A.

Ich habe gemessen:

Auf dem Rollenprüfstand:

BR 81 oder V200: 0,7 A bei mittlerer Geschwindigkeit mit 12 V ergibt 8,4 VA.

BR 01 (F800) mit Dampfgenerator: 1,1 A bei mittlerer Geschwindigkeit mit 12 V ergibt 13,2 VA.

Eine Weichenlaterne: 0,048 A bei 16 V ergibt 0,768 Watt

Eine Weichenspule während des Schaltvorganges: 0,52 A bei 16 V ergibt 8,32 VA

Daher: eine Weiche während des Schaltens: ca. 9 VA bzw.Watt

· Beispiel für die rote Leitung zwischen dem Trafo und dem Anschlussgleis, das die BR 01 mit Dampfgenerator und mit 5 beleuchteten Wagen mit je 2 Glühbirnen bei mittlerer Geschwindigkeit speist:

Die Lok mit Verdampfer: gemessen 1,1 A

3 Wagen mit je 2 Glühbirnen = 6 Glühbirnen zu je 1,5 Watt (bestenfalls) = 9 Watt

9 Watt : 12 V = 0,75 A

1,1 A + 0,25 A = 1,35 A

· Beispiel für die gelbe Leitung zwischen dem Trafo und einem Verteiler, an dem 2 Weichen und 1 Signal angeschlossen sind:

Die 3 kleinen Glühbirnen der Weichen und der Signale leuchten ständig.

3 x 0,048 A = 0,144 A

Angenommen, zwei Weichen und ein Signal werden gleichzeitig geschaltet, es werden also 3 Magnetspulen betätigt.

3 x 0,52 A = 1,56 A

Glühbirnen und Magnetspulen zusammen = 0,144 A + 1,56 A = 1,7 A

Man beachte,
dass der Rückstrom aller Verbraucher über die braune Leitung zum Trafo zurückfließt, sowohl jener des Zuges mit 1,35 A als auch jene der Glühbirnen und der Magnetspulen mit 1,7 A, also in der Summe 3,05 A.
Das ist für die meisten Märklin-Trafos zu viel.
Der 6647 verträgt nur 2 A laut Typenschild, ist also allein mit dem einzelnen Zug ausgelastet.
Daher müssen die Weichen und Signale mit einem Lichttrafo gespeist werden.

Die Belastbarkeit einer Leitung hängt von ihrem Querschnitt und ihrer Länge ab.

Die Belastbarkeit des Querschnittes (Einzelader):

0,08 mm² bis 3 A

0,14 mm² bis 4,5 A

0,25 mm² bis 7 A

0,50 mm² bis 12 A

0,75 mm² bis 15 A

Wir sehen, dass die Belastbarkeit einer einzelnen braunen Märklin-Masseleitung in unserem einfachen Beispiel bereits fast ausgelastet ist.

Zu 2: Nun betrachten wir den Einfluss der Länge einer Leitung.

Die maximale Länge L einer Leitung ist abhängig von
- ihrem Querschnitt A,
- dem Spannungsverlust DU von 3% je Meter,
- der Stromstärke I und
- dem spezifischen Widerstand r, für Kupfer 0,0178 W×mm²/m.

A × DU_max

L = ¾¾¾¾ mit DU_max= 0,03 × U

2 × r × I

Wir betrachten die rote Zuleitung zum Anschlussgleis:

0,14 mm² × 0,03 × 16 V

L = ¾¾¾¾¾¾¾¾¾¾¾¾¾ = 0,94 m

2 × 0,0178 W × mm² / m × 2 A

Wir betrachten die braune Rückleitung zum Trafo:

0,14 mm² × 0,03 × 16 V

L = ¾¾¾¾¾¾¾¾¾¾¾¾¾¾ = 0,51 m

2 × 0,0178 W × mm² / m × 3,7 A

Wir sehen, dass wohl oft die braunen Masseleitungen grenzwertig sind. Bei mehreren regelmäßigen Einspeisungen verteilt sich die Last. Die Sammelleitung dieser Einspeisungen zum Trafo muss deutlich dicker sein.

Ich habe eine Tabelle erstellt für die maximalen Längen in Meter der üblichen Querschnitte bei verschiedenen Stromstärken und bei 16 V:

	mm²
Ampere	0,08	0,14	0,25	0,50	0,75	1,00	1,50	2,50
0,2	5,4	9,4	16,9	33,7	50,6	67,4	101,1	168,5
0,4	2,7	4,7	8,4	16,9	25,3	33,7	50,6	84,3
0,6	1,8	3,1	5,6	11,2	16,9	22,5	33,7	56,2
0,8	1,3	2,4	4,2	8,4	12,6	16,9	25,3	42,1
1,0	1,1	1,9	3,4	6,7	10,1	13,5	20,2	33,7
1,2	0,9	1,6	2,8	5,6	8,4	11,2	16,9	28,1
1,4	0,8	1,3	2,4	4,8	7,2	9,6	14,4	24,1
1,6	0,7	1,2	2,1	4,2	6,3	8,4	12,6	21,1
1,8	0,6	1,0	1,9	3,7	5,6	7,5	11,2	18,7
2,0	0,5	0,9	1,7	3,4	5,1	6,7	10,1	16,9
2,2	0,5	0,9	1,5	3,1	4,6	6,1	9,2	15,3
2,4	0,4	0,8	1,4	2,8	4,2	5,6	8,4	14,0
2,6	0,4	0,7	1,3	2,6	3,9	5,2	7,8	13,0
2,8	0,4	0,7	1,2	2,4	3,6	4,8	7,2	12,0
3,0	0,4	0,6	1,1	2,2	3,4	4,5	6,7	11,2
3,2	0,3	0,6	1,1	2,1	3,2	4,2	6,3	10,5
3,4	0,3	0,6	1,0	2,0	3,0	4,0	5,9	9,9
3,6	0,3	0,5	0,9	1,9	2,8	3,7	5,6	9,4
3,8	0,3	0,5	0,9	1,8	2,7	3,5	5,3	8,9
4,0	0,3	0,5	0,8	1,7	2,5	3,4	5,1	8,4
4,2	0,3	0,4	0,8	1,6	2,4	3,2	4,8	8,0
4,4	0,2	0,4	0,8	1,5	2,3	3,1	4,6	7,7
4,6	0,2	0,4	0,7	1,5	2,2	2,9	4,4	7,3
4,8	0,2	0,4	0,7	1,4	2,1	2,8	4,2	7,0
5,0	0,2	0,4	0,7	1,3	2,0	2,7	4,0	6,7

Bei größeren Anlagen sind größere Leitungsquerschnitte notwendig, als Märklin liefert (und vorsieht).

Man beachte die auf dem Typenschild des Trafos angegebene Amperezahl.

Es macht keinen Sinn, eine Leitung zu verwenden oder eine Summe von Verbrauchern anzuschließen, die der Trafo gar nicht bedienen kann.

Weil Leitungsreste nicht beschriftet sind:

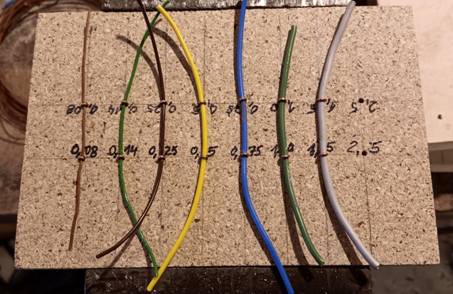

Ich habe mir ein Vergleichsmuster für die Identifizierung unbekannter Leitungen gemacht.

Und ich habe die Durchmesser mit einem Messschieber gemessen:

0,08 mm²	0,7 mm
0,14 mm²	1,0 mm
0,25 mm²	1,3 mm
0,50 mm²	1,75 mm
0,75 mm²	1,9 mm
1,0 mm²	2,2 mm
1,5 mm²	2,5 mm

Die Durchmesser können je nach Hersteller und Qualität variieren.

Zu 3: Mögliche mechanische Belastung der Leitung

Häufig bewegte Leitungen sollten aus vieldrähtigen Adern bestehen und mindestens eine Querschnittsklasse größer ausgelegt werden, um Litzenbrüche zu kompensieren.

Wird eine Leitung nur einmal und fest verlegt, darf sie starr und eindrähtig sein (Klingelleitung, Aderleitung).

Zusammenfassung:

Die Querschnitte der Leitungen vom Trafo zu den ersten jeweiligen Verteilungen sollten mit der maximalen dauerhaften Spannung (16V) und der betreffenden Länge aus der Tabelle ausgewählt werden.

Beispiele:

Trafo 6647 mit max. 2 A laut Typenschild und 16 V max. Fahrspannung, Länge der Leitungen zum ersten Verteiler 2 m, ergibt einen Querschnitt von 0,5 mm² inkl. Sicherheit. 0,25 mm² wäre zu schwach.

Lichttrafo 6002 mit 3,25 A laut Typenschild und 16 V, Länge der Leitung zum ersten Verteiler 2 m, ergibt einen Querschnitt von 0,5 mm² besser 0,75 mm².

Eine (sinnvolle) Masse-Ringleitung sollte also mindestens 0,75 mm² haben.

Wenn die werksseitigen Anschlussleitungen der Weichen, Signale und Entkupplungsgleise verlängert werden müssen, sollten ausschließlich Verlängerungsleitungen mit größerem Querschnitt verwendet werden.
